Lühitutvustus
Juurepuidu graanulimasin on TONY vertikaalse rõngasmatriitsiga graanulitootmise seade, mis on ehitatud puujuurte jäätmete töötlemiseks. Puujuurte kiud on tihedad ja jäigad, mis tekitab suuri tihendamisprobleeme. See graanuliveski pressib purustatud juurepuidu tükid tihedateks ja ühtlasteks biomassigraanuliteks. See sobib metsaraieladudele ja metsajäätmete ringlussevõtu tehastesse, et muuta äravisatud puujuured kõrgekvaliteedilisteks ekspordiks mõeldud biokütuse graanuliteks.
Töötlemistehnoloogia
Põhiseadmed IsRoot puidugraanulite masin
Purusta puujuured väikesteks tükkideks → sõelu välja kivid ja metallilisandid → kuivata toored juurelaastud 12–15% niiskuseni → sisemine tõstetera söödab purustatud juurematerjali ühtlaselt graanulitegemiskambrisse → rõngasmatriits ja rull rakendavad kõrgsurvepressimist → reguleeritavad terad lõikavad pressitud ribad graanuliteks → vastuvoolujahutus → peenpulbri sõelumine → pakenda valmis graanulid. Sõelumisetapp eemaldab kõvad lisandid, mis võivad rõngasmatriitsi kriimustada.
Peamised osad

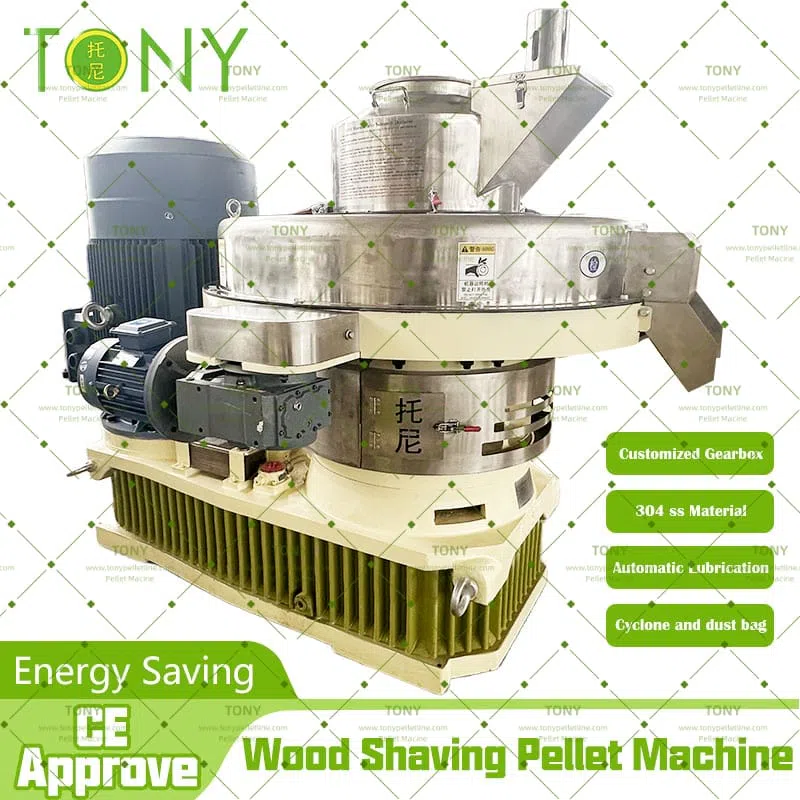

TONY juurepuidugraanulite masin:
 |  |  |
 |  |  |
Peamised varuosad
Parameeter
TONY vertikaalse rõngasmatriitsiga pelletimasina tüüp ja mudel | |||||||||
EI | Mudel | Peavõimsus | Määrimisvõimsus | Tolmu võimsus | Tootlikkus | Kaal | Rõngasmatriitsi sisemõõt | Masina mõõtmed | Märkused |
1 | TYJ551-III-90 | 90KW+3KW | 0,25KW | 0,95KW | 1-1,5TPH | 5,2T | 560MM | 2364*1550*1705MM | Sama mudel Huixini kaubamärgi käigukastile. Kõik on sama, ainult mootor on erinev |
2 | TYJ551-III-110 | 110KW+3KW | 0,25KW | 0,95KW | 1,5-2TPH | 5,3T | 560MM | 2364*1550*1705MM | |
3 | TYJ551-III-132 | 132KW+3KW | 0,25KW | 0,95KW | 2-2,5TPH | 5.5T | 560MM | 2364*1550*1705MM | |
4 | TYJ760-III-160 | 160KW+4KW | 0,25KW | 0,95KW | 2,5-3TPH | 9T | 760MM | 2464*1750*2150MM | Huixini kaubamärgi käigukast |
5 | TYJ760-III-185 | 185KW+4KW | 0,25KW | 0,95KW | 2,8-3,3TPH | 9,2T | 760MM | 2564*1850*2150MM | Suurem mudel Huixini kaubamärgi käigukast |
6 | TYJ760-III-200 | 200KW+4KW | 0,25KW | 0,95KW | 3-3,5TPH | 9,3T | 760MM | 2564*1850*2150MM | Suurem mudel Huixini kaubamärgi käigukast |
7 | TYJ860-III-220 | 220KW+4KW | 0,25KW | 0,95KW | 3-4TPH | 11T | 860MM | 2664*1950*2150MM | Huixini kaubamärgi käigukast |
8 | TYJ860-III-250 | 250KW+4KW | 0,25KW | 0,95KW | 3,5-4,5TPH | 12T | 860MM | 2864*2150*2150MM | Suurem mudel Huixini kaubamärgi käigukastile |
9 | TYJ860-III-280 | 280KW+4KW | 0,25KW | 0,95KW | 4-5TPH | 13T | 860MM | 2864*2150*2150MM | Suurem mudel Huixini kaubamärgi käigukastile |
10 | TYJ860-III-315 | 315KW+4KW | 0,25KW | 0,95KW | 4,5-5TPH | 14T | 860MM | 2864*2150*2200MM | Suurem mudel Huixini kaubamärgi käigukastile |
Sobivad toorained
Peamine tooraine: puujuured, kännupuit; Sobivad materjalid: juurekillud segatuna väikeste okstelaastudega, maa puhastamisel tekkinud juurejäägid.
Rakendusvaldkonnad
Metsaraiejäätmete ringlussevõtutehased, biomassi küttekatelde kütus, biokütuse eksporttarnijad, suuremahulised biomassi elektrijaamad, maa puhastamise jäätmete töötlemisrajatised.
Detail
1. HUIXIN käigukast: kohandatud raskeveokite HUIXIN käigukast tugevdatud hammasrataste moodulitega, et taluda tugevat lööki tihedast juurepuidust.
2. Pöörlev kinnitus: paksust malmist pöörlev kinnitus tugevdatud tugiribidega, et neelata tugevat vibratsiooni jäigast juurekiust tuleneval kompressioonil.
3. Reduktor: suure pöördemomendiga sobitatud reduktor stabiilse võimsuse tagamiseks raske koormuse all kändude töötlemisel.
4. Tolmukate: 304 roostevabast terasest tolmukaitse, vastupidav abrasiivsele puidutolmule purustatud juurtest, takistab abrasiivse tolmu sattumist ülekandeosadesse.
5. Sisemine tõstenuga: raskeveokite sisemine tõstenuga purustab mahukad juuretükid ja väldib materjali sildumist söötekambris.
6. Reguleeritav tera: tugevdatud reguleeritav lõiketera, vastupidav väikestele kõvadele abrasiiviosakestele juuretooraines, säilitab ühtlase graanuli pikkuse.
 |  |  |  |
 |  |  |  |
Unikaalsed eelised
1. Graanuliveski ehitus: tugevdatud paksuseinaline graanulikamber, mis on projekteeritud jäiga kännukiudude jaoks; konkurentide tavalised kambrid kuluvad juurepuidu pideva surve all kiiresti.
2. HUIXIN käigukast: HUIXIN raskeveokite jaoks kohandatud käigukast talub tiheda juurepuidu suurt löögikoormust; tavalised käigukastid kannatavad kännutöötlemisel kiirenenud hammaste kulumist.
3. Roostevabast terasest tolmukate: 304 roostevabast terasest tolmukorpus peab vastu abrasiivsele juuretolmu erosioonile; süsinikterasest korpused kriimustuvad ja korrodeeruvad kiiresti.
4. Alumine etteandereduktor: Põhja paigaldatud tugevdatud tihendiga etteandereduktor takistab juurejäätmetest pärit liiva ja kruusa sattumist laagrisõlme.
5. Jahutussüsteem: Raskeveokite vastuvoolu jahutusseade tihedate juuregraanulite jaoks vähendab sisemist pinget ja minimeerib graanulite pragunemist pärast ekstrusiooni.
